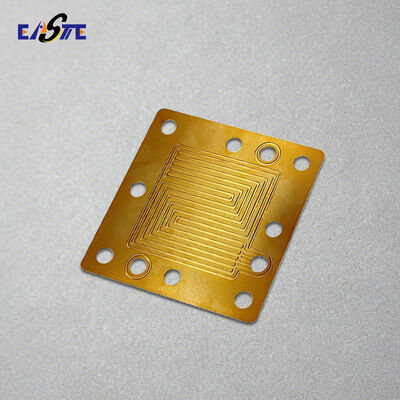

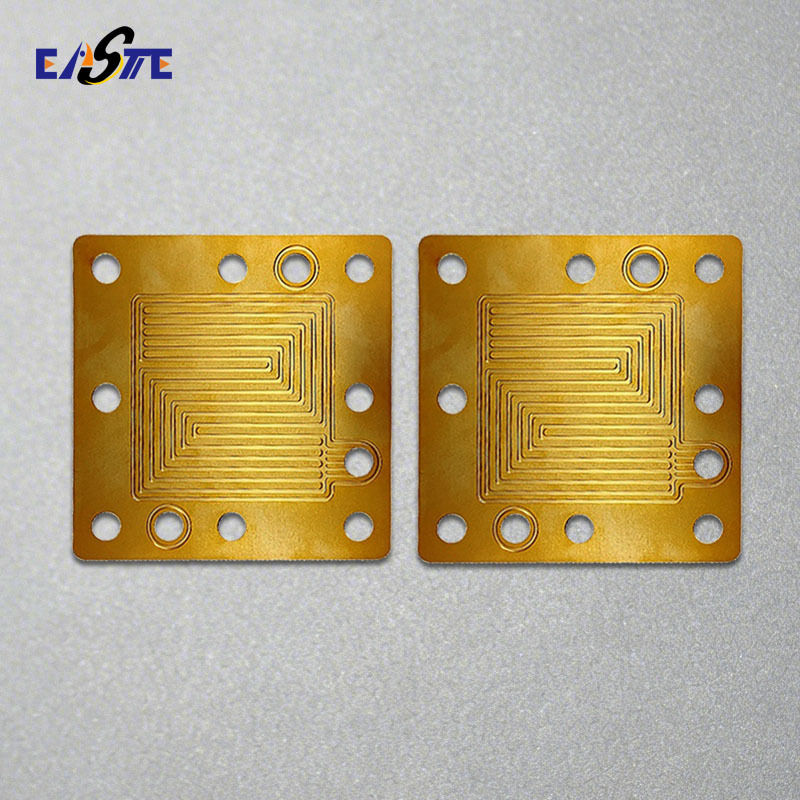

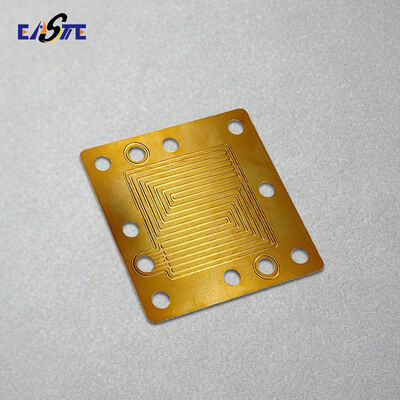

Almanya Bakır Aşındırma Mikro Kanallı Yakıt Hücresi Bipolar Plakalar Üreticisi

Bipolar Plakalar Nedir?

Bipolar plakalar, hidrojen yakıt hücresi sistemlerinin temel bileşenlerinden biridir. Elektrik akımı toplama, reaktan gazların eşit dağılımı ve yakıt hücresi yığını içinde etkili ısı ve su yönetimi dahil olmak üzere birden fazla kritik işlevi yerine getirirler.

Anahtar bir yapısal ve işlevsel öğe olarak bipolar plakalar, yakıt hücresinin genel verimliliğini, dayanıklılığını ve operasyonel kararlılığını doğrudan etkiler. Otomotiv yakıt hücreleri, sabit güç sistemleri, havacılık teknolojileri ve taşınabilir enerji cihazları gibi uygulamalarda yaygın olarak kullanılırlar.

Yüksek performanslı bipolar plakalar hassas tasarım, uygun malzemeler ve gelişmiş üretim süreçleri gerektirir, bu da onları hidrojen enerji teknolojilerinin sürekli geliştirilmesi ve ticarileştirilmesinde hayati bir faktör haline getirir.

Dağlanmış Metal Bipolar Plakaların Avantajları

• Yüksek iletkenlik verimli güç çıkışı ve ısı dağılımı için

• Ultra ince tasarım kompakt yığınlara ve daha yüksek güç yoğunluğuna olanak tanır

• Güçlü ve dayanıklı, titreşim, basınca ve termal döngüye dayanıklı

• Hassas üretilmiş akış kanalları optimum gaz ve su yönetimi için

• Kitle üretimi için ölçeklenebilir, otomotiv ve enerji sistemleri için ideal

Dağlanmış Metal Bipolar Plakaların Uygulaması

1. PEMFC seri üretimi
2. PEM/AEM elektrolizör
3. Yüksek sıcaklık yakıt hücresi
4. Hafif tasarım
5. Araştırma ve geliştirme ve deneyler

Hangi Malzemeden Bipolar Plaka Üretiyoruz?

Paslanmaz Çelik (316 / 316L)

Titanyum ve Titanyum Alaşımı (Gr1,Gr2,Gr5)

Nikel (Ni200 / Ni201) ve Nikel Alaşımları (Inconel,Hastelloy)

Bakır ve Bakır Alaşımları

Alüminyum ve Alüminyum Alaşımları (1060,3003,5052)

Bipolar Plakalar İçin Fotoğraf Kimyasal Dağlama Süreci

1. Malzeme Seçimi ve Yüzey Hazırlığı

316L paslanmaz çelik, titanyum, nikel veya nikel bazlı alaşımlar gibi ince metal levhalar, korozyon direnci, iletkenlik ve uygulama gereksinimlerine göre seçilir. Malzeme, optimum fotorezist yapışması ve homojen dağlama sağlamak için iyice yağdan arındırılır ve kimyasal olarak temizlenir.

2. Fotorezist Kaplama

Işığa duyarlı bir fotorezist, laminasyon veya spin-coating kullanılarak metal levhanın bir veya her iki tarafına homojen olarak uygulanır. Kaplanmış levha daha sonra tutarlı rezist kalınlığı elde etmek için kontrollü koşullar altında kurutulur.

3. UV Pozlama ve Desen Aktarımı

Tasarlanmış akış alanı geometrisini içeren yüksek çözünürlüklü bir fotomaske, metal levha ile hassas bir şekilde hizalanır. UV ışığı pozlaması, dağlanacak alanları tanımlayarak akış kanalı desenini fotoreziste aktarır.

4. Geliştirme

Pozlamadan sonra, levha, pozlanmış (veya rezist tipine bağlı olarak pozlanmamış) fotorezisti çıkaran ve dağlanmamış alanları koruyan hassas bir rezist deseni bırakan bir geliştirme işleminden geçer.

5. Kimyasal Dağlama

Desenli metal, kontrollü bir kimyasal dağlama sisteminden geçirilir, burada uygun bir dağlayıcı kullanılarak pozlanmış alanlar seçici olarak çözülür. Sıcaklık, konsantrasyon, sprey basıncı ve süre gibi dağlama parametreleri, doğru kanal derinliği, genişliği ve profili elde etmek için sıkı bir şekilde kontrol edilir.

6. Rezist Sıyırma ve Temizleme

İstenen dağlama derinliğine ulaşıldığında, kalan fotorezist sıyrılır ve bipolar plaka, kimyasal kalıntıları gidermek için iyice temizlenir, pürüzsüz ve kirlenmemiş bir yüzey sağlar.

7. İkincil İşlemler (İsteğe Bağlı)

Tasarım gereksinimlerine bağlı olarak ek işlemler uygulanabilir, bunlar şunları içerir:

• Karmaşık akış alanları için çift taraflı dağlama

• Plaka istifleme için difüzyon kaynağı veya lazer kaynağı

• Altın kaplama, karbon kaplama veya iletken anti-korozyon kaplamalar gibi yüzey işlemleri

8. Muayene ve Kalite Kontrol

Son muayene, müşteri spesifikasyonlarına ve yakıt hücresi performans gereksinimlerine uyumu sağlamak için boyut ölçümü, akış kanalı tutarlılığı kontrolleri, düzlük testi ve yüzey kalitesi değerlendirmesini içerir.

Bu hassas, mekanik olmayan işlem, şunları sağlar:yüksek çözünürlüklü mikro akış kanalları, mükemmel tekrarlanabilirlik ve gerilimsiz üretim, bu da fotoğraf kimyasal dağlamayı yakıt hücreleri ve elektrolizörlerde gelişmiş metal bipolar plakalar için ideal hale getirir.

Neden Bizi Seçmelisiniz?

• Hassas Fotoğraf Kimyasal Dağlama karmaşık, çapak içermeyen bipolar plaka akış alanları için

• Çoklu Metal Seçenekleri paslanmaz çelik, titanyum, nikel ve özel alaşımlar dahil

• Ultra İnce ve Yüksek Hassasiyetli Üretim kompakt yığınlar ve yüksek güç yoğunluğu için

• Hızlı Prototiplemeden Seri Üretime esnek, tamamen özelleştirilmiş çözümlerle

• Sıkı Kalite Kontrol tutarlı performans ve uzun hizmet ömrü sağlar

SSS:

1.Bipolar plaka özelleştirme fiyatı nedir?

 -- Fiyat malzemeye, kalınlığa, boyuta ve diğer gereksinimlere bağlı olacaktır, lütfen ayrıntılı gereksinimlerinizi bize göndermekten çekinmeyin, size en kısa sürede fiyat teklifi vereceğiz.4. Neden diğer tedarikçilerden değil de bizden satın almalısınız?-- Lütfen çiziminizi DXF, DWG, STP, PDF ve diğer formatlarda bize gönderin, değerlendirme yapacağız ve size fiyat teklifi vereceğiz.

3. Kaliteyi nasıl garanti edebiliriz?

 -- Seri üretimden önce her zaman bir ön üretim numunesi ve sevkiyat öncesi her zaman %100 son muayene yaparız.4. Neden diğer tedarikçilerden değil de bizden satın almalısınız?-- Xinhaisen, yüksek kaliteli, sonlu ve mikro boyutlu fotoğraf kimyasal dağlama metal ürünleri üretimi konusunda uzmanlaşmış olarak kurulmuştur. Araştırma ve geliştirme, üretim ve pazarlama hizmetlerinde uzmanlaşmış yetmiş profesyonel personelimiz bulunmaktadır.

5. Ne gibi hizmetler sunabiliriz?

 Bipolar plakayı özelleştirmek ister misiniz? Bipolar plaka çizimini bize göndermek için aşağıdaki "bize ulaşın" düğmesine tıklayın, DXF, DWG, STEP vb. Formatları destekliyoruz.Veya doğrudan bella.xiang@xinhsen.com adresine e-posta gönderin / WhatsApp: +86 18025476918
