Japon Enerji Uygulamaları için Karmaşık Akış Alanı Tasarımlarına Sahip Metal Kazınmış Bipolar Plakalar

Ürün Genel Bakışı

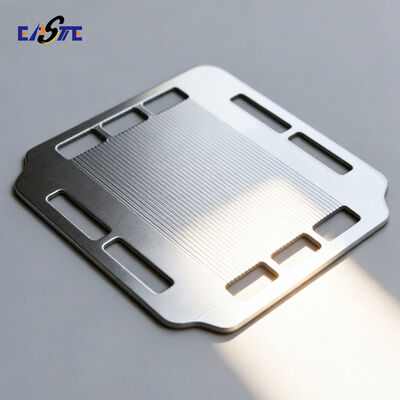

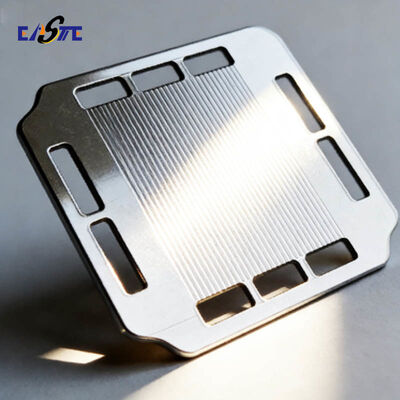

Bipolar plakalar, yakıt hücreleri ve akış bataryaları için gerekli olan hassas metal parçalardır ve akım iletimi, reaktan dağıtımı ve yapısal destek için kritik öğeler olarak hizmet eder. Xinhaisen, gelişmiş dağlama teknolojisini kullanarak özel bipolar plakaların yüksek hacimli üretiminde uzmanlaşmıştır ve yeni nesil enerji ve endüstriyel uygulamaların katı gereksinimlerini karşılayan parçalar sunmaktadır.

Üretim Süreci
Bipolar plakalarımız, fotokimyasal işleme uzmanlığımızdan yararlanarak yüksek kontrollü bir kimyasal dağlama işlemiyle üretilir. Bu eksiltici üretim tekniği, metal alt tabakanın temizlenmesini, bir fotorezistin uygulanmasını, akış alanı desenini tanımlamak için hassas bir fotomask aracılığıyla UV ışığına maruz bırakılmasını, rezistin geliştirilmesini ve ardından özel kimyasallarla açık alanların dağlanmasını içerir. Bunu kapsamlı temizlik, kalan rezistin soyulması ve son muayene izler. Bu yöntem, mekanik gerilim veya malzeme özelliği değişiklikleri indüklemeden karmaşık, çapak içermeyen akış kanalı tasarımları oluşturmak için idealdir.

Ürün Özellikleri

• Yüksek Hassasiyet ve Karmaşıklık: 0,015 mm'ye kadar ince mikro kanallara sahip karmaşık akış alanı desenleri üretme yeteneği, ±0,01 mm içinde tekdüze toleranslar sunar.

• Çapak ve Gerilim İçermez:Dağlama işlemi, sızdırmazlık ve yığın bütünlüğü için kritik olan pürüzsüz kanal duvarları, sıfır mekanik çapak ve kalıntı gerilim sağlamaktadır.

• Malzeme Çeşitliliği:Paslanmaz çelik (çeşitli kaliteler), titanyum, alüminyum ve bakır dahil olmak üzere bipolar plakalar için uygun geniş bir iletken metal yelpazesini işliyoruz.

• Üstün Düzlük ve Yüzey Kalitesi:Plaka boyunca mükemmel düzlüğü ve tutarlı yüzey kalitesini koruyarak yığın içindeki optimum teması ve performansı destekler.

• Ölçeklenebilirlik ve Hız:İşlemimiz, hızlı prototipleme ve uygun maliyetli seri üretimi destekleyerek hem Ar-Ge hem de büyük hacimli siparişler için idealdir.

• Tasarım Esnekliği:Yüksek maliyet veya uzun teslim süreleri gerektiren takım işlemleri olmadan karmaşık port tasarımlarının, çeşitli kanal derinliklerinin ve özel özelliklerin kolay entegrasyonu.

Ürün Özellikleri

Ürün Uygulamaları

• Yakıt Hücreleri:Otomotiv, sabit güç ve taşınabilir cihazlar için PEM yakıt hücreleri, katı oksit yakıt hücreleri (SOFC'ler).

• Akış Bataryaları:Vanadyum redoks akış bataryaları (VRFB'ler) ve diğer elektrokimyasal enerji depolama sistemleri.

• Elektrolizörler:Hidrojen üretimi için PEM ve alkali su elektroliz sistemleri için plakalar.

• Isı Değiştiriciler:Kompakt termal yönetim çözümleri için hassas mikro kanallı plakalar.

Avantajlarımız

• Hassasiyet Lideri:Verimli bipolar plaka performansı için kritik olan ultra ince, yüksek toleranslı özelliklerin üretiminde mükemmeliz.

• Hızlı Yanıt ve Yüksek Hacim:Entegre tedarik zincirimiz ve optimize edilmiş işlemimiz, prototip talepleri ve büyük ölçekli üretim siparişleri için hızlı dönüş süresi sağlar.

• Eşsiz Esneklik:Pahalı sert takım gerektirmeden çeşitli malzeme taleplerini ve karmaşık, özel tasarımları karşılıyoruz.

• Kanıtlanmış Kalite ve Tutarlılık:Titiz süreç içi kontroller ve son muayene, her plakanın tam spesifikasyonları karşılamasını garanti ederek nihai montajınızda güvenilirlik sağlar.

• Geniş Deneyim:Enerji, medikal ve telekom sektörlerindeki derin uygulama bilgisi, gerçek bir teknik ortak olmamızı sağlar.

SSS

S1: Prototip bipolar plakalar için teslim süresi nedir?
C: Standart malzemeler ve tasarımlar için, tasarım ve malzeme spesifikasyonu kesinleştikten sonra prototip numuneleri genellikle 1-2 hafta içinde teslim edilebilir.

S2: Korozyon direncini veya iletkenliği artırmak için bipolar plakaları kaplayabilir misiniz?
C: Evet. Çeşitli ikincil kaplama hizmetleri sunuyoruz veya altın, platin, iletken polimer veya özel karbon kaplamalar gibi kaplamalar için güvenilir ortaklarla işbirliği yapabiliriz.

S3: Üretim için hangi dosya formatını gerektiriyorsunuz?
C: 2D CAD dosyalarını DXF veya DWG formatında veya tüm kritik boyutların ve toleransların açıkça belirtildiği ayrıntılı PDF çizimleri tercih ediyoruz.

S4: Minimum sipariş miktarı (MOQ) var mı?
C: Dağlama işlemimiz oldukça esnektir. Prototipleme için düşük MOQ'ları destekliyoruz ve yüksek hacimli üretim çalışmaları için en uygun konumdayız.

S5: Plakaların temiz ve dağlama kalıntısı içermediğinden nasıl emin oluyorsunuz?
C: Dağlamadan sonra, tüm yüzeylerin tamamen temiz, kalıntı içermediğinden ve sonraki montaj veya kaplama işlemlerinize hazır olduğundan emin olmak için çok aşamalı ultrasonik temizleme ve pasivasyon işlemi uyguluyoruz.
