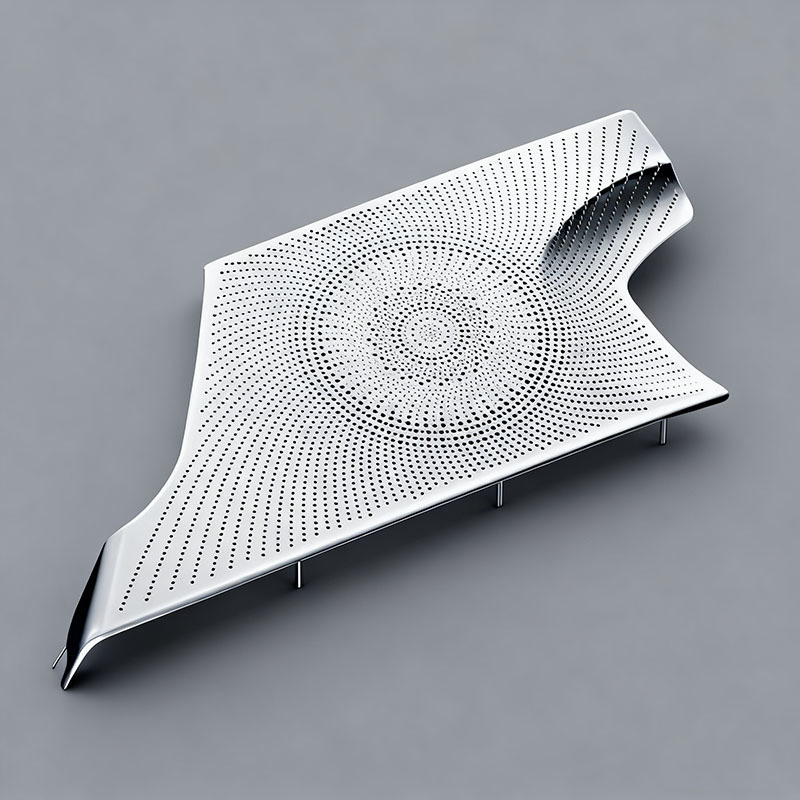

Yüksek hassasiyetli foto kimyasal işleme.

Yüksek hassasiyetli foto kimyasal işleme.

Marka Adı: XHS
Model Numarası: Özel
Moq: 10
Fiyat: 50-100USD
Ödeme Şartları: T/T
Tedarik Yeteneği: Haftada 10000-100000 PCS
Ayrıntılı Bilgiler
Menşe yeri:
ÇİN
Sertifika:
ISO 9001, ISO 14001
Malzeme:
Paslanmaz çelik, Cooper, Titanyum, Alüminyum vb.
işlenmiş kalınlık:
0.02mm-3mm
Tolerans:
+/- 0.005mm
Üretim süreci:
Fotoğraf kimyasal dağlama, kaplama, damgalama, lazer kesimi
Ambalaj bilgileri:
PE çantaları ve kartonlar / özelleştirilmiş
Yetenek temini:
Haftada 10000-100000 PCS
Vurgulamak:

Yüksek hassasiyetli foto kimyasal işleme

,

Havacılık fotoğraf kimyasal kazım hizmeti

,

Elektronik için ±5μm kazım hizmeti

Ürün Açıklaması

Stressiz İşleme Parça Deformasyonunu Sağlar

Fotokimyasal İşleme (PCM), fotolitografi ve kimyasal dağlamaya dayalı, stressiz bir işlemdir. Geleneksel mekanik kesme, damgalama veya lazer işlemenin aksine PCM, termal veya mekanik stres oluşturmaz, metalin orijinal mekanik özelliklerini korurken yüksek hassasiyette kontur oluşturmayı mümkün kılar. Bu teknoloji, tüm işleme süreci boyunca gerilim yoğunlaşmasını ve deformasyonu ortadan kaldırarak, onu özellikle ince metal levhaların (kalınlıkları 0,01 mm ila 1,0 mm arasında değişen) ve karmaşık mikro yapılı parçaların hassas üretimi için uygun hale getirerek yüksek ürün düzlüğü ve mükemmel boyutsal stabilite sağlar.


Ürün Özellikleri
Öğe Parametre Açıklaması
İşleme Yöntemi Fotokimyasal İşleme
Uygulanabilir Malzemeler Paslanmaz çelik, bakır, nikel, titanyum, alüminyum ve diğer metaller
Malzeme Kalınlığı Aralığı 0,02 mm'den 3,0 mm'ye
Minimum Çizgi Genişliği 0,01 mm
Minimum Diyafram 0,02 mm
İşleme Doğruluğu ±5μm
Fotolitografi Çözünürlüğü 10μm
İşleme Alanı Maksimum 600mm × 1800mm
Yüzey Pürüzlülüğü Ra ≤ 0,8μm
Örnek Geri Dönüş 3-5 iş günü

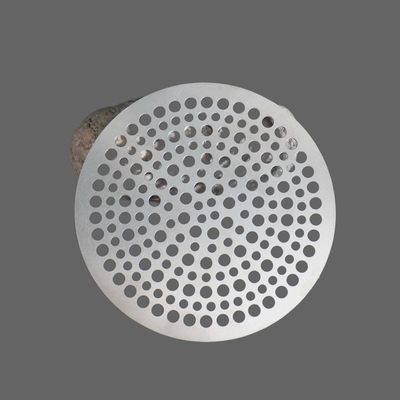

Uygulamalar: Hassas Elektronik Bileşenler ve Havacılık Yapısal Parçaları

Fotokimyasal işleme teknolojisi, yüksek hassasiyetli elektronik bileşenlerin üretiminde ve havacılık yapısal parçalarının hassas işlenmesinde yaygın olarak kullanılmaktadır. Elektronik endüstrisinde esnek devreler için filtre ağları, ısı emiciler, elektrotlar, koruyucu kapaklar ve metal katmanlar üretmek için kullanılır. PCM, havacılık endüstrisinde hafif yapısal parçaların, nozul delik plakalarının, mikroakışkan kanalların ve yüksek mukavemetli alaşımlı levhaların yüksek hassasiyette üretilmesini sağlar. Yüksek tekrarlanabilirliği ve tutarlılığı, her bir bileşenin sıkı işlevsellik ve güvenilirlik standartlarını karşılamasını sağlar.

Yüksek hassasiyetli foto kimyasal işleme. 0


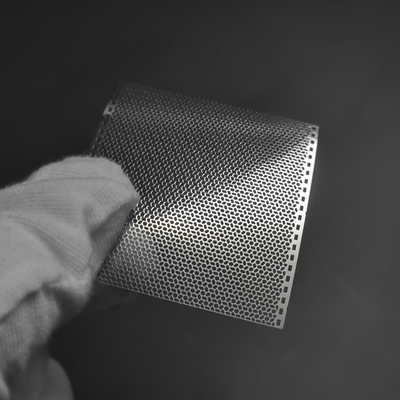

Yüksek Çözünürlüklü Litografi ve ±5μm Hassas Kontrol

Bu işlem, 10 mikronluk desen çözünürlüğüne ulaşmak için yüksek çözünürlüklü fotorezist ve çift taraflı pozlama teknolojisini kullanır. Gelişmiş hizalama sistemleri ve sabit sıcaklık ve nem ortamı, ±5μm boyutsal doğruluk ve kenar kontrolü sağlar. Fotolitografi maskesi hassasiyeti ve kimyasal aşındırma tekdüzeliğinin birleşimi, karmaşık geometrilerin, ince boşlukların ve mikro gözenek dizilerinin mükemmel şekilde çoğaltılmasını sağlayarak ürünün boyutsal tutarlılığını ve kontur netliğini garanti eder.


3D'den 2D'ye Gravür Tasarım Hizmetleri ve Özel İmalat

Profesyonel 3D'den 2D'ye gravür tasarımı dönüştürme hizmetleri sunuyoruz. 3D modelinizi veya mühendislik çiziminizi hassas bir şekilde 2D gravür düzenine dönüştürebilir, üretim boyutlarının tasarım amacına mükemmel şekilde uymasını sağlayabiliriz. Müşteriler, hızlı prototipleme ve seri üretime olanak sağlayacak şekilde, özel uygulamalarına göre malzeme ve kalınlıkları seçebilirler. Tüm ürünler, hassas bileşenler, elektronik fonksiyonel parçalar ve özel yapısal parçalar için kapsamlı çözümler sunarak müşteri ihtiyaçlarını karşılayacak şekilde özelleştirilebilir.
