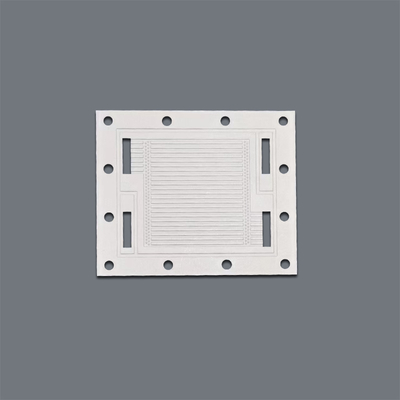

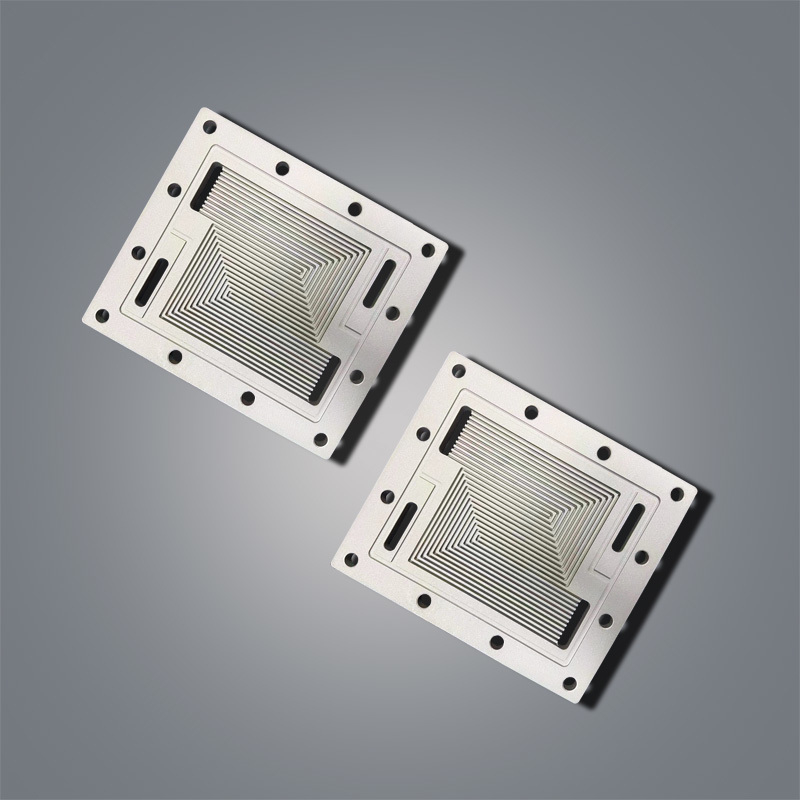

Baskılı Devre Isı Eşanjörü Üreticisi İçin Metal Kimyasal Aşındırma Akış Alanı Plakaları

Xinhaisen, hassas mikrokanallar ve karmaşık tasarımlar oluşturmayı sağlayan, baskılı devre ısı eşanjörleri (PCHE'ler) için akış plakaları üretmek üzere fotokimyasal aşındırma sürecini kullanır.

AçıklamasıBaskılı Devre Isı Eşanjörleri için Akış Alanı Plakaları

Baskılı Devre Isı Eşanjörleri Nedir?

Baskılı Devre Isı Eşanjörü (PCHE) veya Difüzyon Bağlı Kompakt Isı Eşanjörü (DCHE), kimyasal olarak aşındırılmış mikrokanalları difüzyon bağlama ile entegre eden gelişmiş bir ısı eşanjörüdür. Bu katı blok tasarımı, yüksek mukavemet, mükemmel termal verimlilik ve aşırı çalışma koşullarında güvenilir performans sağlar.

Özellikleri Baskılı Devre Isı Eşanjörleri için Akış Alanı Plakaları

Üretimi Baskılı Devre Isı Eşanjörleri için Akış Alanı Plakaları

1. Kompakt ısı eşanjörü plakalarının kimyasal aşındırma mikro kanalları

Kimyasal aşındırma (ayrıca foto aşındırma veya fotokimyasal işleme, PCM) bir hassas metal işleme sürecidir kimyasal çözeltiler (aşındırıcılar) kullanarak metalin seçilen alanlarını kaldırır.

• Metal Hazırlama – Metal levha, yağları, oksitleri veya kirleticileri gidermek için temizlenir.

• Kaplama – Levhaya ışığa duyarlı bir kaplama (fotoresist) uygulanır.

• Pozlama– İstenen tasarım, bir fotomask ve UV ışığı kullanılarak fotoresiste aktarılır. Işığa maruz kalan alanlar sertleşirken, maruz kalmayan alanlar yumuşak kalır.

• Geliştirme – Yumuşak fotoresist yıkanarak uzaklaştırılır ve aşındırılacak alanlarda çıplak metal açığa çıkarılır.

• Aşındırma – Levha, bir aşındırıcı çözeltiye (genellikle metal türüne bağlı olarak demir klorür, bakır klorür veya nitrik asit) yerleştirilir. Kimyasal, korunmasız alanları eriterek istenen deseni oluşturur.

• Sıyırma ve Bitirme – Sertleşmiş fotoresist çıkarılır ve hassas bir şekilde aşındırılmış parça geride kalır.

2. Difüzyon bağlı kompakt ısı eşanjörü plakaları

Baskılı devre ısı eşanjörleri (PCHE'ler) için uçtan uca çözümler sunma konusunda uzmanız. Hassas kimyasal aşındırmayı gelişmiş difüzyon bağlama ile entegre ederek, her ısı eşanjörünün yüksek güvenilirlik, üstün verimlilik ve tutarlı performans sunmasını ve zorlu uygulama ihtiyaçlarını karşılamasını sağlıyoruz.

Ambalajlama ve Nakliye Baskılı Devre Isı Eşanjörleri için Akış Alanı Plakaları

Paketleme Yöntemleri:

Koruyucu kapaklar, PE torbalar ve köpük ekler dahil olmak üzere maksimum koruma sağlamak için çoklu paketleme seçenekleri sunuyoruz. Talep üzerine özelleştirilmiş paketleme çözümleri de mevcuttur.

Gönderi Yöntemleri:

Hava/ Deniz/ EMS/ DHL/ FedEx/ UPS

Nasıl özelleştirilir Bizden Baskılı Devre Isı Eşanjörleri için Akış Alanı Plakaları ?

1. Lütfen bize tasarımınızı gönderin.
Aşağıdaki dosya formatlarını kabul ediyoruz: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw ve Adobe Illustrator

2. Numune hazırlama süresi: 3-10 gün

3. Ekspres: DHL ile, FedEx, TNT, yaklaşık 3-7 gün.
