Hassas Çizilmiş Baskı Devre Isı Değiştiricisi Yüksek Isı Verimliliği

Hassas Çizilmiş Baskı Devre Sıcaklık Değiştiricileri Yüksek Isı Verimliliği

Basılı devre ısı değiştiricileriGenel bakış

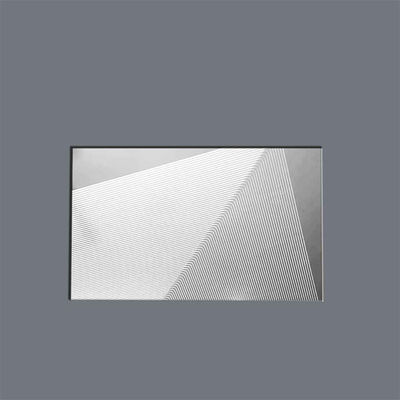

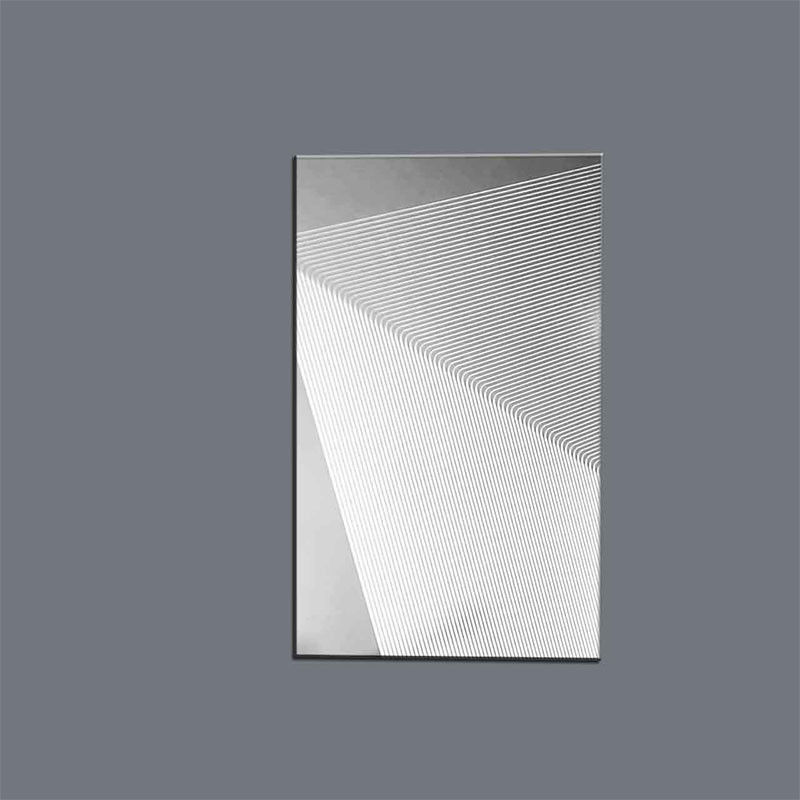

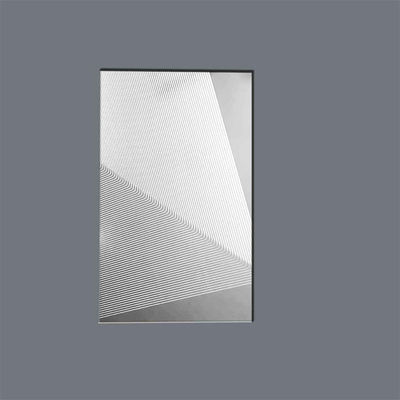

Xinhsen'in kimyasal olarak kazınmış PCHE'leri, kritik uygulamalarda eşsiz bir termal performans sağlayan bir sonraki nesil kompakt ısı değiştiricileri temsil ediyor.Özel fotokimyasal kazım teknolojimizi kullanarak, olağanüstü basınç direnciyi korurken üstün ısı aktarım verimliliği elde eden karmaşık mikro kanal desenleri yaratıyoruz.

Ana Avantajları
✔Ultra yüksek verimlilik- 2500 m2/m3'ye kadar yüzey yoğunluğu
✔Aşırı basınç kapasitesi- 600 bara kadar çalışma basıncı
✔Kompakt ve hafif- Geleneksel değişkenlerden %85 daha küçük
✔Korozyona dayanıklı- Geniş materyal uyumluluğu
✔Özel akış tasarımları- Her uygulama için optimize kanal kalıpları

Basılı devre ısı değiştiricileriÖzellikler

Tasarım Özellikleri
•Kanal Kalıpları: Düz, zigzag, sinüzoidal veya özel CFD-optimize edilmiş
•Katman Yükleme: Difüzyon yapısı veya lazer yapısı
•Port Yapılandırmaları: Çapraz akış, karşı akış, çok geçişli tasarımlar
•Özel Özellikler: Entegre sensörler, hibrit kanal boyutları

Performans Verileri
Sıcaklık aktarım katsayısı: 3000-8000 W/m2K
NTU değerleri 50'ye kadar
3°C civarında sıcaklık yaklaşımı
Basınç düşüşü 0.1 bar kadar düşük

Başvurular
▸ Süperkritik CO2 güç döngüleri
LNG ve kriyojenik işleme
▸ Nükleer reaktör sistemleri
▸ Havacılık termal yönetimi
▸ Hidrojen yakıt hücresi sistemleri
▸ Endüstriyel atık ısı geri kazanımı

Kalite güvencesi

• % 100 boyutlu denetim (optik ölçüm)

• Malzeme sertifikaları (MTC, EN10204 3.1)

• 1,5x tasarım basınçına basınç testi

• ASME BPVC Bölüm VIII Bölüm 1 uyumlu

• ISO 9001 ve AS9100 sertifikalı üretim

Kişiselleştirme Seçenekleri
✓ CFD-optimize kanal tasarımları
✓ Özel kaplamalar (Ni, Cr, seramik)
✓ Enstrümanlama portları
✓ Kompakt modüler birimler
✓ Tam sistem entegrasyonu

Neden Xinhsen PCHE'yi seçtiniz?
Kimyasal kazım sürecimiz şunları mümkün kılıyor:
•Gerçek mikro ölçekli özelliklerMekanik gerginlik olmadan
•Mükemmel kanal tekdüzeliğiDengeli akış için
•Karmaşık geometriİşlemle mümkün değil.
•Hızlı prototip oluşturma- Test numuneleri için 2-3 hafta

Üretim Kapasitesi
• Prototipler: 2-3 hafta
• Toplu üretim: ayda 50.000+ tabak
• Tamamlanmış birimler: 4-8 hafta öncülük süresi
